汽车进气系统检测方案

[作者:万斯得 ; 来源:万斯得; 时间:2021-12-30 18:01:46; 浏览量: 次 ]

测试对象:

中冷器、进气歧管、涡轮增压软管、涡轮增压注塑管、涡轮增压管接头卡箍、空气滤清器等。

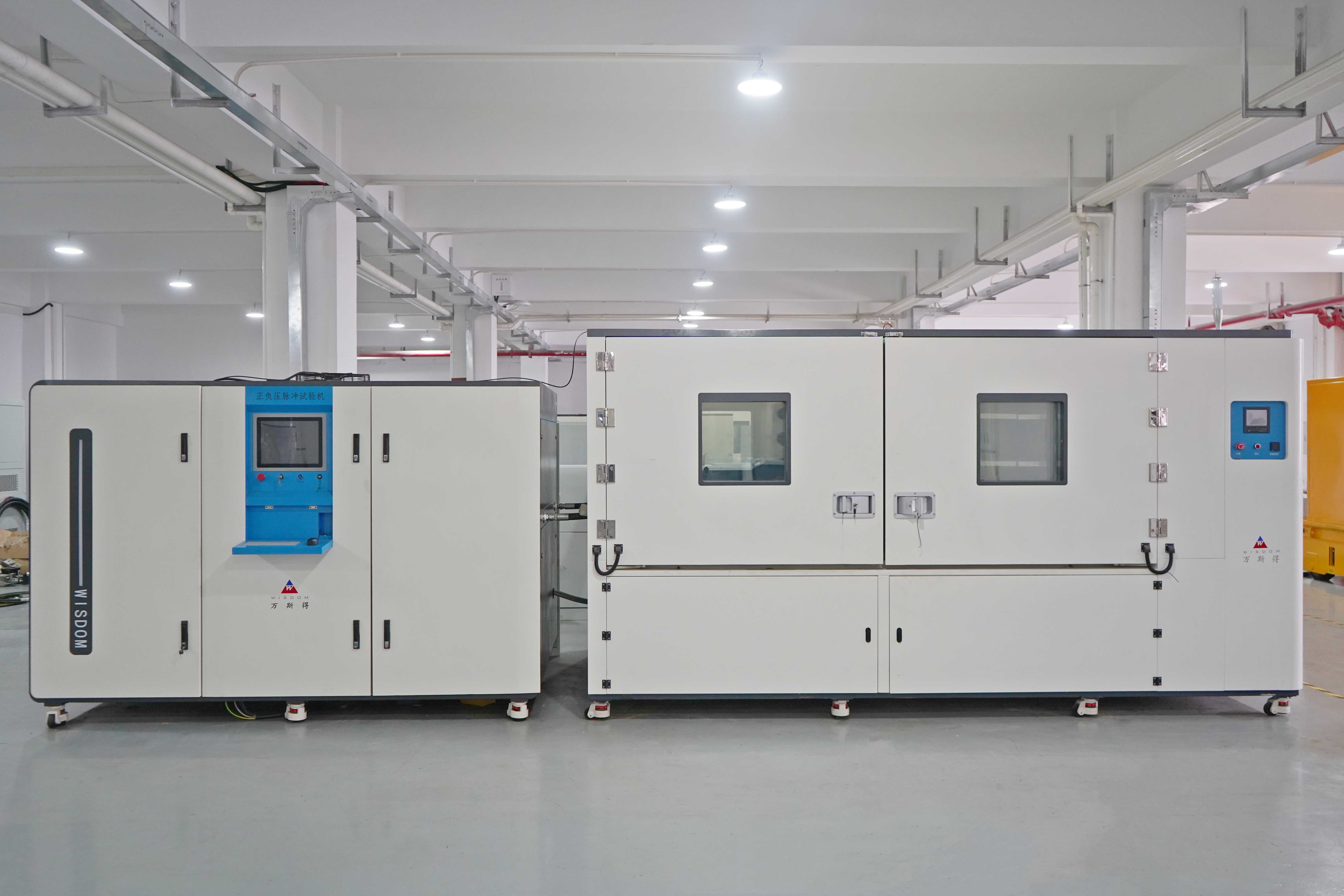

进气系统检测方案(图3)


测试内容:

(1)发动机增压空气冷却器(即中冷器,含空冷型中冷器和水冷型中冷器):密封性、压力脉冲性能(气体脉冲)、耐压爆破试验、振动试验。

(2)涡轮增压器胶管:振动耐久性、气密性、耐压性、爆破性、PVT、压力耐久性试验。

(3)进气歧管、空气滤清器:疲劳脉冲、正负压脉冲、气密性、耐压性、爆破性、真空性、振动试验。

测试 :

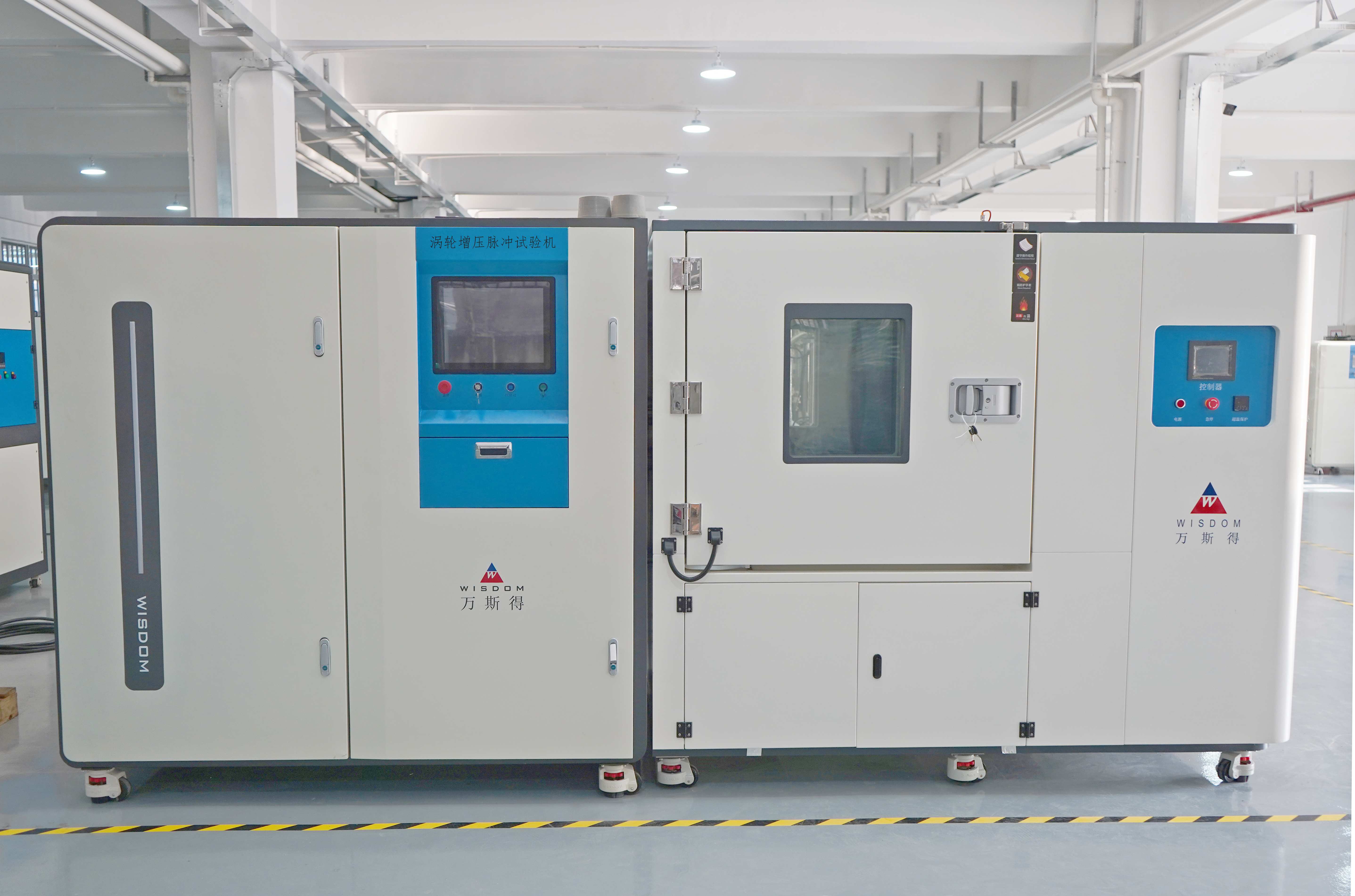

一.涡轮增压脉冲专门针对试验介质为气体,其脉冲压力低、脉冲频率低的试件开发的一套试验设备。

压力范围 0~0.5MPa任意设定
脉冲频率 0~0.5Hz任意设定
试验次数 根据试验标准任意设定
脉冲波形 类正弦波
环境温度 -40℃~150℃
介质温度 室温~200℃
试验介质 压缩空气
振动方式 垂直振动
振动频率 最大频率100Hz,任意设定
振动振幅 最大振幅±35mm,任意设定
试验管路 2~6路

二.正负压脉冲

压力范围 -95KPa~300KPa任意设定
脉冲频率 0~0.5Hz 任意设定
试验接口 4路(可选项)
环境温度 室温~150℃±2℃

三.气密性试验机:

试验介质 压缩空气或氮气
试验压力 0~20MPa
压力测量精度 ±0.5%FS
单次试验试件数量 同时检测5路
